Box Zoppo
Descrizione:
Disponibile nelle versioni a 1 e a 2 falde, il Box Zoppo è una copertura progettata per essere addossata ad una parete. E’ particolarmente indicato per lo stoccaggio di merci, garantendo il minimo spreco di spazio.
Consigliato per:
Le considerevoli dimensioni rendono il Box Zoppo il prodotto ideale per lo stoccaggio e il deposito di materiali, permettendo di sfruttare lo spazio a ridosso di un fabbricato.
Scegli il tuo Box Zoppo:
Il Box Zoppo è disponibile in 2 versioni entrambe mobili:
- versione a 1 falda, che sviluppa una larghezza massima di 5 metri
- versione a 2 falde, che può raggiungere una larghezza massima di 7 metri
Scheda tecnica
SCHEDA TECNICA PER IL BOX ZOPPO Scarica la scheda tecnica per il Box Zoppo
MATERIALE INCLUSO NELLA FORNITURA
La fornitura standard comprende:
- Profili in alluminio calandrati anodizzati argento mm 60 x 40
- Croci in tubolare metallico zincato e verniciato RAL 9006 complete di viti e pattini di scorrimento o piastrine
- Teli di copertura in PVC 550 g/m2 ignifugo cl. 2, larghezza standard cm 103
- Cricchetti di tensionamento
- 2 porte scorrevoli in PVC ad apertura centrale con carrelli per monorotaia, maniglie a sgancio rapido, profili di rinforzo verticali in alluminio e chiavistelli. Per box con larghezza inferiore ai 5 mt., le porte saranno realizzate con apertura a zig-zag.
- 2 traverse in alluminio per sostegno porte scorrevoli complete di monorotaia zincata
- Guida a parete in acciaio zincato completa di ruote in acciaio antisollevamento (lato parete)
- Ruote in nylon con vite diam. mm 150/200 (in corrispondenza dei montanti)
- 2 timpani in PVC con presa d’aria in tessuto microforato
- Ancoraggi interni a cricchetto. NB Tasselli ad occhiolo non inclusi (diametro foro occhiolo 12 mm.)
N.B. Il primo e l’ultimo modulo saranno fissi e non richiudibili
SOLO PER VERSIONE A 2 FALDE
ATTENZIONE: Supporti guida esclusi
Dalla larghezza di cm 600, la struttura sarà rinforzata con traverse su ogni profilo, controtiranti sulle traverse e flange di rinforzo in acciaio zincato per le curve.
Misure disponibili

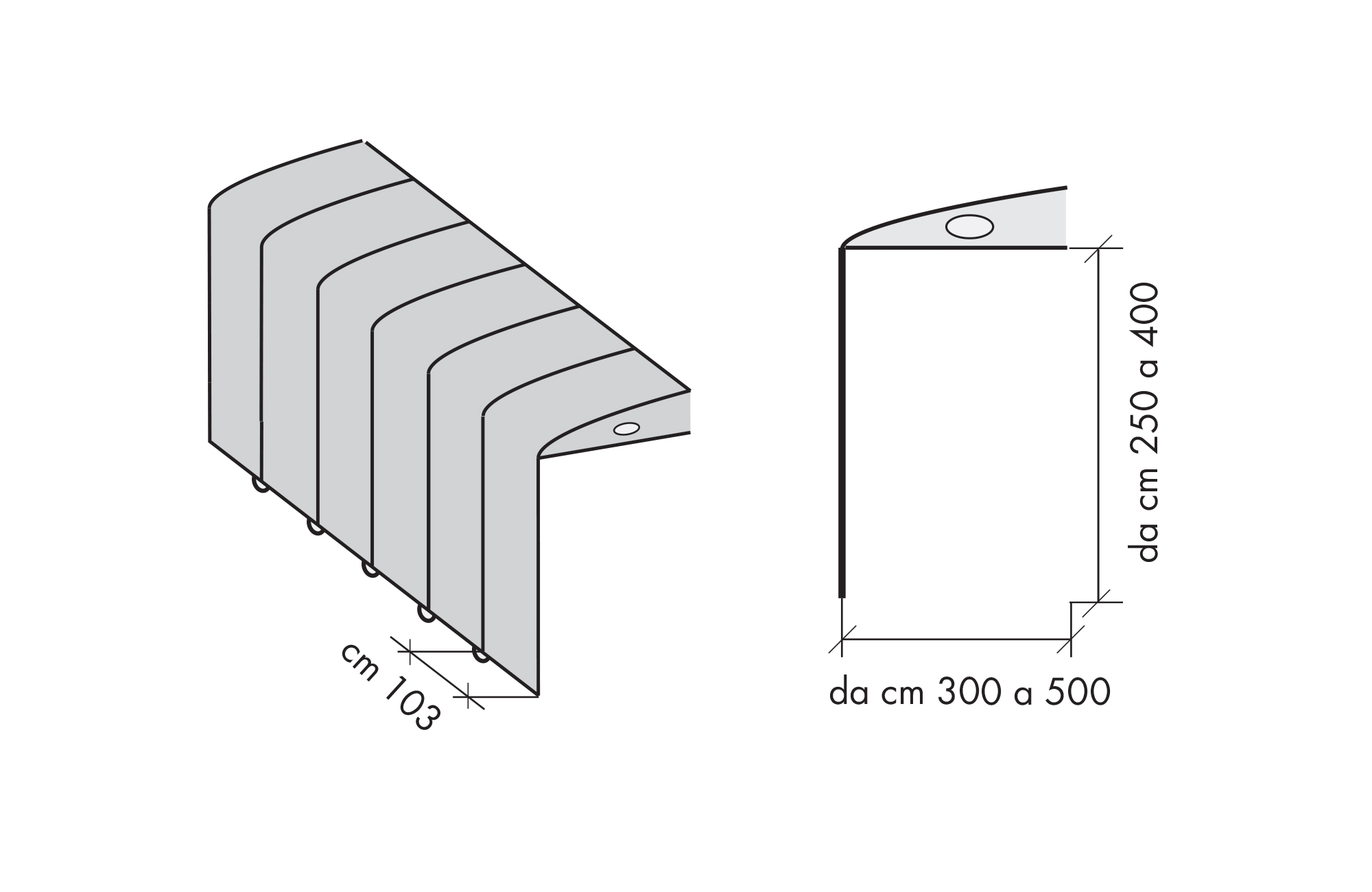

BOX ZOPPO 1 FALDA (Cm)
| A | B | C |
|---|---|---|
| 515 / 618 / 721 / 824 | 300 | 300 |
| 350 | ||
| 400 | ||
| 400 | 300 | |
| 350 | ||
| 400 | ||
| 500 | 300 | |
| 350 | ||
| 400 |
NB: Non ci sono limiti di lunghezza, essendo la struttura formata da moduli componibili di lunghezza cm 103.
Questo modello viene consegnato parzialmente pre-assemblato.

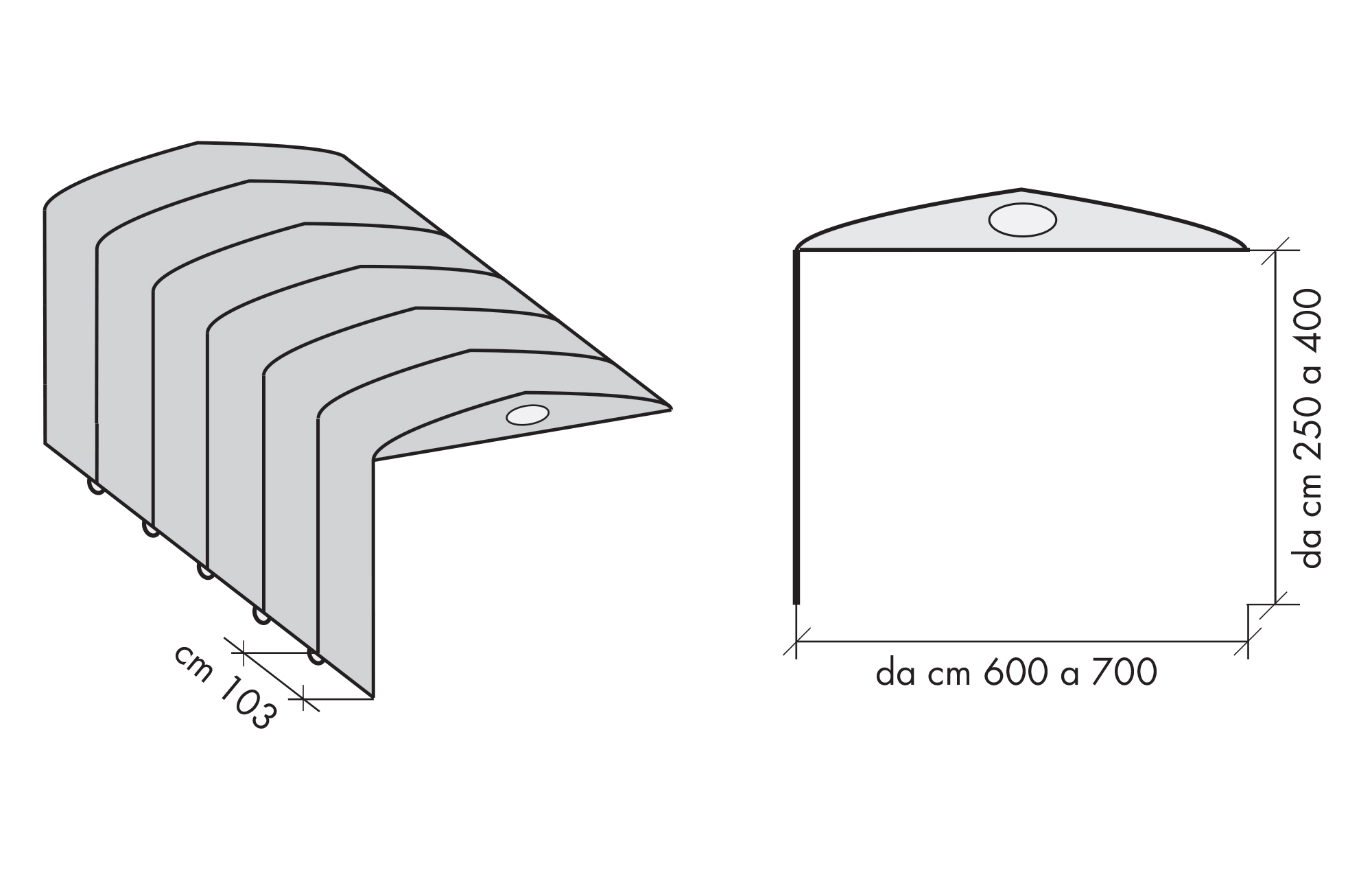

BOX ZOPPO 2 FALDE (Cm)
| A | B | C |
|---|---|---|
| 515 / 618 / 721 / 824 | 600 | 300 |
| 350 | ||
| 400 | ||
| 700 | 300 | |
| 350 | ||
| 400 |
NB: Non ci sono limiti di lunghezza, essendo la struttura formata da moduli componibili di lunghezza cm 103.
Questo modello viene consegnato parzialmente pre-assemblato.
Colori e tipi di copertura
| Bianco | Beige | Corda | Grigio | Verde |
|---|---|---|---|---|
 |  |  |  |  |
Manuali di montaggio
Il manuale di montaggio per questo prodotto sarà disponibile a breve.
